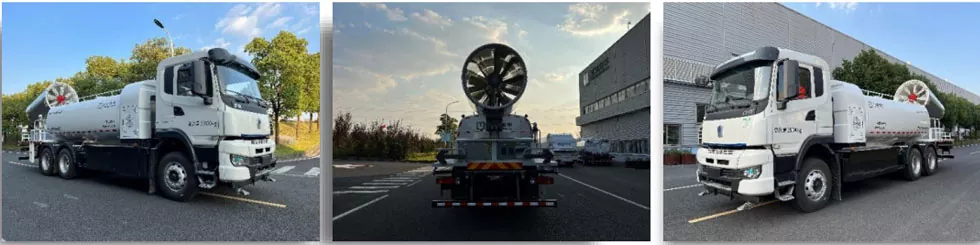

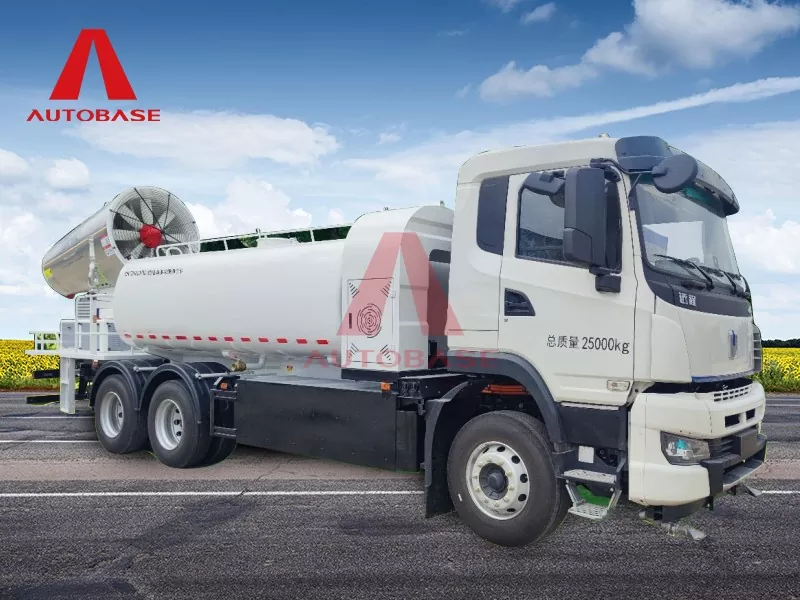

25 ton multifunctioneel voertuig met stofonderdrukking

1) Het kan meerdere functies realiseren, zoals spuitstofonderdrukking en reiniging. Het spuitsysteem heeft een sterke wind, goed atomisatie -effect en brede dekking. Het lagedrukreinigingssysteem is uitgerust met spoelen voor de voorste duckbill, centrale kegelmondstuk spoelen, achter water, achterste vergroening irrigatie en achterwerkbediening water kanon.

2) Het chassis is gewijzigd uit het 25 ton multifunctionele stofonderdrukkingsvoertuig tweede-klasse voertuigchassis geproduceerd door Geely Remote Co., Ltd., met een goede manoeuvreerbaarheid, chassisvermogen van 281,91 kWh en hoge energiedichtheid. Dit chassis is momenteel het meest geavanceerde en betrouwbare chassis voor commercieel voertuig in China.

3) De chassismotor neemt 120/180/Crrc Times Motor aan met een nominale vermogen van 80 kW en een nominale snelheid van 1270R/min.

4) Het totale volume van de watertank is 10,3 m³ en het effectieve volume is 9,9 m³. Gemaakt van Q235B hoogwaardig koolstofstaal, de dikte van het tanklichaamsmateriaal is 5 mm, de hoofddikte is 5 mm en de tank is gelast; Eindige elementanalyse wordt gebruikt om lichtgewicht te bereiken op basis van betrouwbare structurele sterkte; Standaard Zhanchen-verf heeft een goed anti-corrosie-effect.

5) De waterweerwatervoorziening en watercircuit onder de druk delen een waterpomp. Het nieuw ontworpen "kogelvormige luchtafstotingsgids met lage ruiswindwindpistool" heeft een laag werkgeluid en een hoog efficiëntie, met een spuitafstand tot 120 m en een toonhoogtehoekbereik van -10 ° tot 60 °.

6) Lagedrukreinigingssysteem. De waterpomp op de lage druk wordt aangedreven door de motor en het vermogen wordt niet door het chassis genomen, dus de besturingssnelheid is niet beperkt. Het is uitgerust met eendendekbedden, centrale kegel spoelmondstuk, achterste sprinkler, achterste irrigatie en waterpistoolfuncties om aan de behoeften van verschillende werkomstandigheden te voldoen.

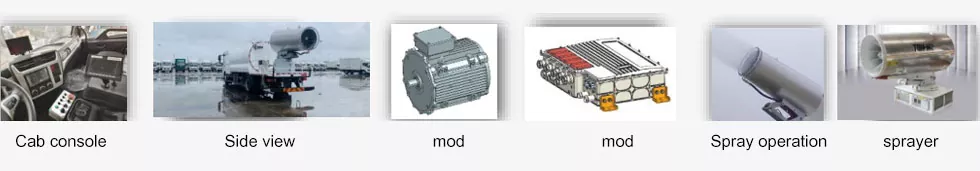

7) Het voertuig neemt aan "Can Bus Distributed Control, In-Vehicle Authority Allocation en Multi-Point Operation". De geïntegreerde schakelkast en het scherm in de CAB kunnen alle bedrijfsfuncties van het voertuig bedienen. Wanneer het nodig is om een ​​bedieningscontrole buiten de cabine uit te voeren, kunt u schakelen naar het "afstandsbediening" of "buspaneel" voor werking.

Parameter

8) De geïntegreerde schakelkast bevindt zich aan de rechterkant van de stoel van de bestuurder en wordt gebruikt om de verschillende acties van de explosie of reinigingsbewerking te regelen. 9) Het buspaneel bevindt zich rechtsonder in het werkplatform achter en wordt voornamelijk gebruikt om de acties van de stralende bewerking te regelen.

10) Kleurvideo -achteruitkijksysteem, met een camera geïnstalleerd aan de achterkant van het voertuig en een kleurenweergave -scherm geïnstalleerd in de cabine. Wanneer de stralende bewerking aan de gang is, kan de bedrijfsstatus van het stralende kanon in de cabine worden gecontroleerd om botsingen te voorkomen.

11) de watertank neemt eindige elementanalyse aan om lichtgewicht te bereiken op basis van betrouwbare structurele sterkte; Het is standaard uitgerust met AKSU-verf en heeft een goed anti-corrosie-effect. Een alarm met een laag waterspiegel is ingesteld om te voorkomen dat de waterpomp wordt beschadigd door waterloze werking.

12) Het spuitsysteem hanteert een nieuw ontworpen "kogelvormige luchtafstotingsgids laag-ruis waaier windkanon". Het combinatieontwerp van de kogelvormige geleider binnenkegel en de boogvormige geleidplaat zorgt ervoor dat de luchtstroom efficiënt wordt omgezet in de windbuis, waardoor energieverlies en brandstofverbruik wordt verminderd.

13) De ventilatorsnelheid is verdeeld in twee modi: "Standard" en "Strong" om te voldoen aan de behoeften van verschillende spuitafstanden.

14) De accessoires zijn sterk geconfigureerd en de belangrijkste onderdelen gebruiken bekende merken met uitstekende kwaliteit en hoge betrouwbaarheid.

Het chassis hanteert het chassis van elektrische voertuigen geproduceerd door Geely Remote, en de bovenste motor, de controller, de hydraulische pomp en de belangrijkste olielijnslang zijn allemaal bekende merkproducten.

15) Het is uitgerust met meerdere veiligheidsbeschermingsapparaten en alarmsystemen. Elke sensor bewaakt de werkstatus van de bovenste installatie in realtime: watertankwaterniveau, bovenste motorsnelheid en geeft informatie weer op het displayscherm en tijdige waarschuwing voor fouten; De camera en het kleurenschermscherm in de cabine vergemakkelijken operators om de status van het windkanon in realtime te controleren om botsingen te voorkomen. Waarschuwingslichten, veiligheidsstickers, werkmuziek en andere meerdere methoden worden gebruikt om voetgangers te herinneren om aandacht te schenken. 16) eenvoudig onderhoud. De verschillende afvoerbalskleppen, luchtkleppen, hydraulische kleppen, solenoïde kleppen, enz. De luchtkleppen, hydraulische kleppen, solenoïde, enz. Zijn allemaal gerangschikt in een positie die het personeel handig is om te werken en te repareren.

17) diverse functies. Het voertuig is uitgerust met een high-performance spray-systeem en een volledig gereinigde reinigingsfunctie met lage druk, inclusief spoeling van eendenbill, kegelmondstukhedging, achterste sprinkler mondstuk, groene irrigatiemondstuk en waterpistool.

18) Spray -apparaat: gebruikt voor spuitstofreductie, spuitafstand ≥120m in statische wind, spuitstroom ≥120L/min, steekhoek -10 ° ～ 60 °, rotatiehoek -90 ° ～ 90 °, aantal monden 50.

19) Voorste eendvormige: gebruikt voor het reinigen van het wegoppervlak, spoelstroom 970L/min, spoelbreedte ≥10 m.
