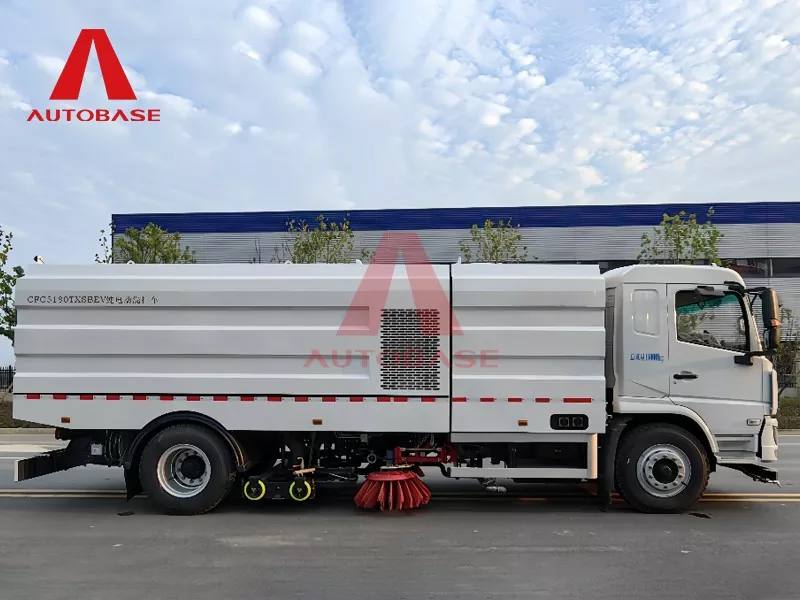

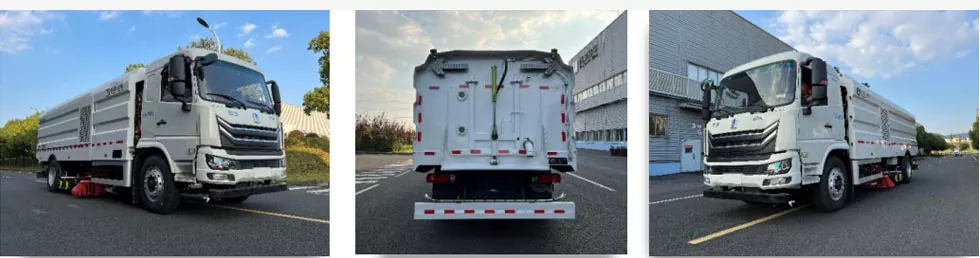

18 ton wassen en vegen voertuig

1) Het pure elektrisch wassende en ingrijpende voertuig is een multifunctioneel nieuwe generatie sanitaire machines die nieuw zijn ontwikkeld door ons bedrijf (de leider van de normen van de sanitaire industrie). Het voertuig heeft een sterke kracht, sterk draagvermogen en nulemissies. De geavanceerde structuur combineert vegen, zuigen en wassen, en heeft een goed werkingseffect. Eén operatie, drie oogsten, wegenvegen, hoge drukreiniging van het wegoppervlak, afval- en riolering worden tegelijk voltooid. Deze wassende en ingrijpende functie lost de operationele problemen op van onzichtbare afvalreiniging, beteugt wegstof van de bron en herstelt de oorspronkelijke kleur van het wegoppervlak.

2) Het chassis hanteert het 18 ton was- en vegen voertuigtype tweedeklas vrachtwagenchassis van Geely Remote Commercial Vehicle Co., Ltd. De voertuigconfiguratie is geavanceerd en de motor-, batterij- en elektronische besturing ontwerp. Het heeft geavanceerd remergerwinning, integratie, multi-fase schokabsorptieontwerp, ultra-lage snelheid

Stabiliteitscontrole (0,5 km/u), dual-source besturing, intelligente veiligheidsverschuiving en andere gehumaniseerde functies, het realiseren van een nieuwe comfortabele rijervaring met hoge stabiliteit, hoge betrouwbaarheid en laag geluid.

3) De chassismotor neemt een permanente magneet synchrone motor aan met een anti-condensatiemotorboxstructuur, die effectief kan voorkomen dat condensatie zich in de doos vormt. Wanneer de motor afgewisseld tussen warm en koud, kan deze effectief hoogspanningssysteemfouten worden veroorzaakt die worden veroorzaakt door condensatie. Het is gemakkelijk om in werking te monteren en betrouwbaar te zijn en kan normaal werken in harde omgevingen zoals vochtigheid en regen.

Parameter

4) Chassisbatterij: het neemt het originele batterijpakket aan dat wordt geproduceerd door CATL (batterijcel, batterijmodule, batterijbeheersysteem vormt de batterij). Het batterijbeschermingsniveau

is hoog (IP68), dat op binnenlands geavanceerd niveau ligt. Het is brandwerend, waterdicht, extrusiebestendig en explosiebestendig. Het heeft een hoge veiligheid, een lange levensduur en een sterke betrouwbaarheid

5) Het reinigingssysteem van het was- en ingrijpende voertuig neemt de gepatenteerde technische structuur aan van "midden gemonteerde twee verticale veegmachines + midden gemonteerd brede zuigmondstuk + zuigmondstuk ingebouwd in hoge druk middelste spray staaf + midden gemonteerde hoge druk Zijspraystang ", en integreert de linker- en rechter spuitstangen met het zuigmondstuk. De algehele structuur is geavanceerd en het ultra-brede zuigmondstuk verhoogt de breedte van de vuilzuiging. De linker- en rechter spuitstaven verhogen de reinigingsbreedte en verbeteren de werkefficiëntie. De ingebouwde hogedrukwaterspraystang kan het spatten van watermist en afval verminderen en de vervuiling verminderen die wordt veroorzaakt door spatten:

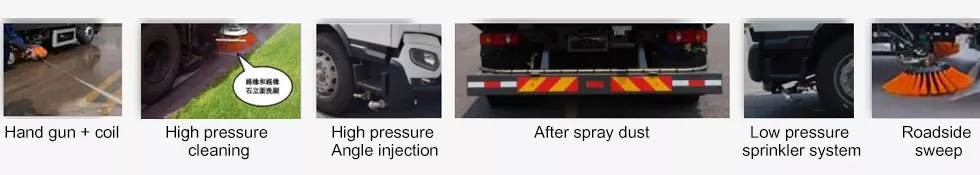

6) Het hogedrukwatersysteem is voornamelijk samengesteld uit waterfilter, hogedrukwaterpomp, waterdistributieklep, handheld spuitpistool, pijpleiding, enz., Die de functies van weg wassen, spuitstofreductie (optioneel) kan realiseren, Zelfreinigende doos, handheld spuitpistool wassen, hogedruk hoekspray (optioneel), enz.

7) Het stofonderdrukkingssysteem van de vegende schijf bestaat uit een diafragmpomp, een mondstuk en een pijpleiding. Het bereikt voornamelijk stofonderdrukking door watermist te spuiten met een mondstuk gerangschikt voor de vegen borstel. Het wordt over het algemeen gebruikt in de weggevechten van de weg, die het stof dat tijdens de vegende werking wordt aangewakkerd effectief kan verminderen en de werkefficiëntie kan verbeteren.

8) De dooslichaam bevat een schone waterkastlichaam en een vuilnisbaklichaam. Het schone waterkastlichaam is gelast met koolstofstaal met hoge sterkte en het interieur wordt behandeld met AKSU anti-corrosie spuittechnologie, met een glad oppervlak en hoge sterkte; Het body van de vuilnisbak is gelast met roestvrijstalen platen en neemt het volwassen proces aan van "grote boog oppervlak + gegolfde structuur". De achterdeur van de vuilnisbak neemt het vergrendelingsmechanisme "Oilcilinder + dia + slothaak" aan, die is afgestemd op de rubberen afdichtingsstrook van schuim en doorstaat de afdichtingstest om het verborgen gevaar van waterlekkage te elimineren; De algehele prestaties van de doos zijn uitstekend en de kwaliteit is betrouwbaar.

9) Wanneer de nominale snelheid van de ventilatormotor 2600R/min is, is het nominale vermogen 50 kW. De uitgangsas van de ventilatormotor en de waaierwaaieras zijn direct plug-in type en de waaier wordt direct aangedreven door de motor om te roteren, met een efficiënte uitgang en verminderd vermogensverlies.

10) Eén tot twee motoren aandrijven de hogedrukwaterpomp en hydraulische oliepomp door de riemaandrijving. Wanneer de motor wordt beoordeeld bij 1500R/min, is het nominale vermogen 20 kW. Het is licht in gewicht, laag in temperatuurstijging, veel systeemefficiëntie, weinig verlies, hoge betrouwbaarheid en lage onderhoudskosten.

11) De 7.1 centrifugaalventilator wordt aangenomen, die de kenmerken heeft van hoog rendement, lage ruis, vlakke prestatiecurve en een breed zeer efficiëntie gebied. De waaier in de ventilator wordt geoptimaliseerd door CFD-simulatie, neemt een conische voorschijfstructuur, vooruitvormige messen aan en heeft een uitstekende aerodynamische efficiëntie; De messen, woestenaars en waaiers zijn gestempeld uit staal met laag legering, met hoge sterkte en goede consistentie; De waaier en de volute worden gepositioneerd en gelast met behulp van speciale lasgereedschap en het proces is betrouwbaar. Elke waaier moet een rigoureuze te hoge snelheidstest ondergaan (meer dan 15% van de ontwerpsnelheid), en het dynamische balansniveau is G2.5, wat zorgt voor de soepele werking van de waaier. Het is een van de belangrijke langetermijnaccessoires van de Zhonglian Brand Road Sweeper, met volwassen technologie en betrouwbare werking.

12) De kerncomponenten van het hydraulische systeem hanteren bekende industriemerken, geavanceerde technologie, en hebben de voordelen van een hoge productbetrouwbaarheid, goede afdichting en een laag faalpercentage van het systeem.

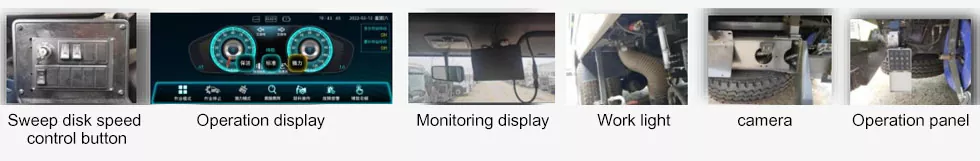

13) Het voertuig hanteert de besturingsmodus van "Display Screen + Controller + CAN BUS WERKWIJKING PANEEL". De foutdiagnose van de bovenste motor en controller kan online worden opgevraagd, en de CAN -buscommunicatiefout tussen de voertuigcontroller en GPS, motorcontroller, staartbedrijfsvak, schermscherm en spraakalarm kan worden opgevraagd. Tegelijkertijd kunnen de status van de invoer/uitvoerpunt en het bijbehorende regelnummer van de controller worden opgevraagd, dat wil zeggen dat de status van elke actuator kan worden gecontroleerd en in realtime kan worden teruggevoerd. Bij het starten en stoppen van de bewerking kunnen de motorsnelheid, het opheffen van de spuitmondstuk, het vegen van schijfintrekking, linker- en rechter sprayboomintrekking en andere bedieningsapparaten worden geregeld met één knop en de bewerking is heel eenvoudig. De voertuigbewerking wordt gerealiseerd door drie bedieningsapparaten, die zich op twee plaatsen in de cabine bevinden en één plaats aan de rechterkant van de achterkant van het voertuig.

14) Het systeem is ingesteld met 10 bedieningsmodi: linker spray, rechter spray, volledige spray, linker veeg, rechter veeg, volledige vegen, linker wassen en vegen, rechts wassen en vegen, volledige wasbeurt en vegen, en pure zuigkracht. Gebruikers kunnen de juiste bewerkingsmodus kiezen om te werken volgens de bewerkingsbehoeften. Nadat de bewerkingsmodus is geselecteerd, starten/stoppen met één key, zullen alle mechanismen die bij de bewerking betrokken zijn automatisch uitbreiden en werken in de opgegeven originele staat/stopherstel.

15) De bovenste motorsnelheidsregeling, de werksnelheid van de motor voor normaal werking wordt automatisch geregeld door het elektrische systeem, met een totaal van 3 versnellingen: "reinigen", "standaard" en "sterk". En de snelheid kan handmatig worden aangepast, elke keer ± 50R/min. Nadat het systeem opnieuw is gestart, keert de motorsnelheid terug naar de standaard stabiele (minimale) snelheid van elke versnelling.

16) Het voertuig is uitgerust met een spraakalarmsysteem dat een verscheidenheid aan spraakalarmen en snelle berichten kan afgeven tijdens de werking en het lossen, inclusief spraakpromptberichten zoals "De waterklep van de watertank is gesloten, reinigingsbewerkingen kunnen niet worden uitgevoerd", " De afvalwater is vernietigd, let op de veiligheid ", evenals meerdere muziekprompt berichten en brullende alarmberichten, die handig en praktisch zijn.
