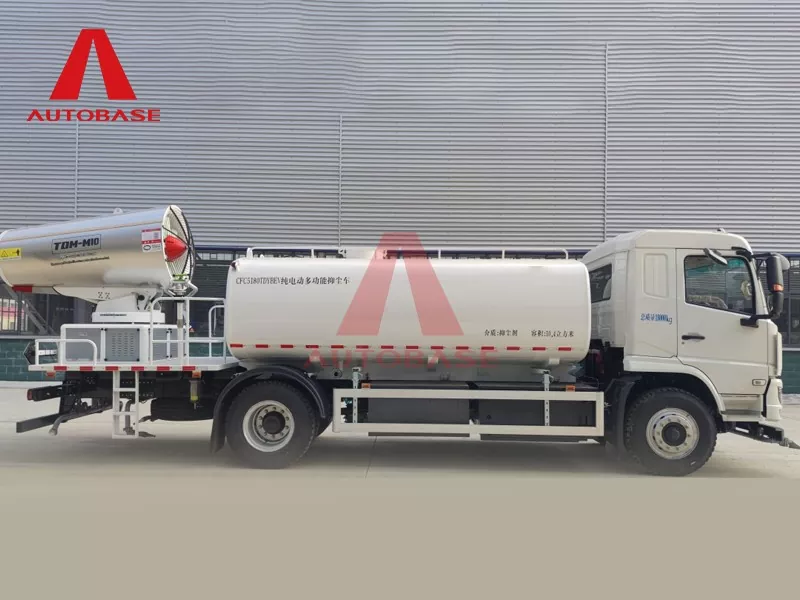

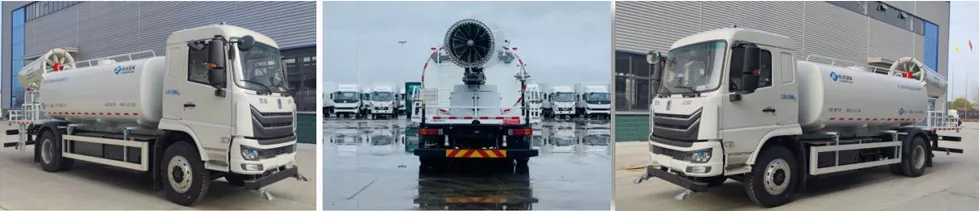

18 ton multifunctioneel voertuig met stofonderdrukking

1) Het heeft meerdere functies van spuitstofonderdrukking en reiniging, zoals het groene spuiten, het spuiten van stofonderdrukking, lage druk wassen, groene irrigatie, enz. Het spuitsysteem heeft een sterke wind, goed atomisatie-effect en brede dekking. Het lagedrukreinigingssysteem is uitgerust met het wassen van eendendeksels, het wassen van het middelste kegel, de achterste water, achterste greening irrigatie en achterste werking van het waterkanon.

2) Het chassis is gewijzigd uit het 18 ton multifunctionele stofonderdrukking voertuig Type II Automobile -chassis geproduceerd door Geely Remote Co., Ltd., met goede manoeuvreerbaarheid, chassisvermogen van 281,91 kWh en hoge energiedichtheid. Dit chassis is momenteel het meest geavanceerde en betrouwbare chassis voor elektriciteitsvoertuigen in China

3) De chassismotor neemt 120/180/crrc Times Motor aan, met een nominale vermogen van 80 kW en een nominale snelheid van 1270R/min.

4) Het totale volume van de watertank is 8,16 m³, de totale capaciteit is 7,4 m3 en het effectieve volume is 7m³. Gemaakt van Q235B hoogwaardig koolstofstaal, de dikte van het tanklichaamsmateriaal is 4 mm, de hoofddikte is 5 mm en de tank is gelast; Eindige elementanalyse wordt gebruikt om lichtgewicht te bereiken op basis van betrouwbare structurele sterkte; AKSU-verf is standaard, met een goed anti-corrosie-effect.

5) De waterweerwatervoorziening en watercircuit onder de druk delen een waterpomp. Het nieuw ontworpen "kogelvormige luchtstafomleiding met een lage ruiswindwind met lage ruis" heeft een laag werkgeluid en een hoog rendement, met een sprayafstand tot 100 m en een steekhoekbereik van -10 ° ~ 60 °

Parameter

6) Lagedrukreinigingssysteem. De waterpomp op de lage druk wordt aangedreven door een motor en het vermogen wordt niet door het chassis genomen, dus de besturingssnelheid is niet beperkt. Het is uitgerust met voorste duckbill, centrale kegel spoelmondstuk, achter water, achterste irrigatie en waterpistoolfuncties om aan de behoeften van verschillende werkomstandigheden te voldoen

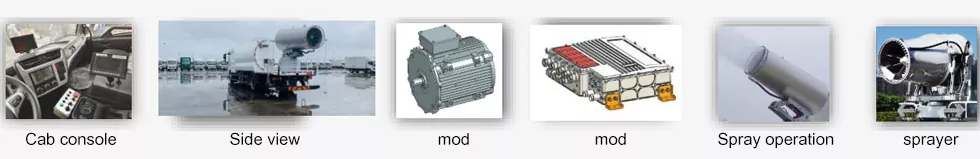

7) Het voertuig neemt aan "Can Bus Distributed Control, In-Vehicle Authority Allocation en Multi-Point Operation". De geïntegreerde schakelkast en het displayscherm in de cabine kunnen alle bedrijfsfuncties van het voertuig bedienen. Wanneer gedeeltelijke bedieningsregeling buiten de cabine vereist is, kan deze worden overgeschakeld naar het "externe controle" of "buspaneel" voor werking.

8) De geïntegreerde schakelkast bevindt zich aan de rechterkant van de bestuurdersstoel en wordt gebruikt om verschillende acties van de windkanonbewerking of reinigingsbewerking te regelen.

9) Buspaneel. Gelegen aan de rechterkant van het achterste werkplatform, wordt het voornamelijk gebruikt om enkele acties van de windkanonoperatie te regelen.

10) Kleurvideo -achteruitkijksysteem, met een camera geïnstalleerd aan de achterkant van het voertuig en een kleurenweergave -scherm geïnstalleerd in de cabine. Wanneer het windkanon werkt, kan de bedrijfsstatus van het windkanon in de cabine worden gecontroleerd om botsing met kinderen te voorkomen.

11) de watertank neemt eindige elementanalyse aan om lichtgewicht te bereiken op basis van betrouwbare structurele sterkte; Het is standaard uitgerust met AKSU-verf met een goed anti-corrosie-effect. Een alarm met een laag waterspiegel is ingesteld om te voorkomen dat de waterpomp wordt beschadigd door waterloze werking.

12) Het spray-systeem hanteert een nieuw ontworpen "kogelvormige luchtstafdichtgids laag-ruis waaier windkanon", een combinatie van een kogelvormige gids binnenkegel en een boogvormige richtplaat om een ​​efficiënte conversie van de luchtstroom in de windbuis te garanderen , verminderen energieverlies en verminderen het brandstofverbruik.

13) De ventilatorsnelheid is verdeeld in twee modi: "Standard" en "Strong" om te voldoen aan de behoeften van verschillende spuitafstanden.

14) De accessoires zijn sterk geconfigureerd en de belangrijkste onderdelen gebruiken bekende merken met uitstekende kwaliteit en hoge betrouwbaarheid. Het chassis hanteert het chassis van elektrische voertuigen geproduceerd door Geely Yuancheng, en de bovenste motor, controller, hydraulische pomp en hoofdolijnslang zijn allemaal bekende merkproducten.

15) Het is uitgerust met meerdere veiligheidsbeschermingsapparaten en alarmsystemen. Elke sensor bewaakt de werkstatus van de bovenste motor in realtime: watertankwaterniveau, bovenste motorsnelheid en geeft informatie weer op het displayscherm en tijdige waarschuwing voor fouten; De camera en het kleurenschermscherm in de cabine vergemakkelijken operators om de status van het windkanon in realtime te controleren om botsingen te voorkomen. Door waarschuwingslichten, veiligheidsstickers, werkende muziek en andere meerdere methoden, herinneren ze voetgangers aan om op te letten om te voorkomen.

16) Gemakkelijk onderhoud, de verschillende afvoerbalskleppen, luchtkleppen, hydraulische kleppen, solenoïde kleppen, etc. zijn gerangschikt in een positie die handig is voor het werk en repareren. 17) Spray -apparaat: gebruikt voor het spuiten van stofreductie, spuitafstand ≥100m in rustige wind, spuitstroom ≥100l/min, steekhoek -10 ° ~ 60 °, rotatiehoek -90 ° ~ 90 °, aantal stonden 50.

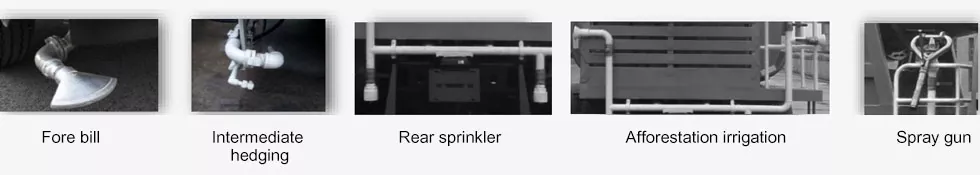

18) Voorste duckbill: gebruikt voor het reinigen van het wegoppervlak, spoelstroom 970L/min, spoelbreedte ≥10 m.

19) Midden-tegenheg: gebruikt voor het reinigen van het wegoppervlak, spoelstroom 620L/min, spoelbreedte ≥24m.

20) Achtersproeier: gebruikt voor het spuiten van stofreductie, sprenkelstroom 530L/min, sprenkelbreedte

≥14m.

21) Greening irrigatie: gebruikt voor het vergroenen van irrigatie, sprenkelstroom 860L/min, spuitbreedte ≥14m.

22) Spray Gun: voor het reinigen van billboards, hulpbrandwand, enz., Waterstroom 650 L/min, bereik ≥50m.
